SLH型雙螺旋錐形混合機

永通牌SLH型雙螺旋錐形混合機是在消化吸收日本、美國等國外先進混合技術的基礎上,先后進行硏制與創新試制而成,是一種新穎高效的粉體混合設備。

產品描述：

永通牌SLH型雙螺旋錐形混合機是在消化吸收日本、美國等國外先進混合技術的基礎上,先后進行硏制與創新試制而成,是一種新穎高效的粉體混合設備。該機混合型式先進、造型美觀、結構設計合理、操作條件良好、消理維修方便,普遍適用于醫藥、味精、調料、食品、染料、化工、農藥、冶金、礦山、石油、建材混凝土添加劑、飼料添加劑、機械、核工業、建筑以及農業種子等行業的粉(粒)料混合,該機對混合物料適應性強；對熱敏性物料不產生過熱現象，對顆粒物料不會壓潰和磨碎,對比重懸殊和料度不同的物料組成的混合不發生分層離析現象,對粗料、細料和超細粉各種顆粒、纖維或片物料的混合也有較好的適應性永通牌SIH型雙螺旋錐形混合機代替了過去老式的DSH型蝸輪、蝸杄減速傳動機枃的雙螺旋錐形混合機,采用先進擺線針輪減速傳動,各項質量指標均超過國家指定的標準,技術性能名列同類前茅.凸現了新機獨有的無噪音、低能耗、長壽命、高精度、快速度等特點;硏制成功投產的帶特殊旋轉噴液裝置(叮噴防塵劑、添加劑、特殊粘性液體等)和大容積20-50m的混合機,解決了化工、染料、飼料、農藥、醫藥、化肥、食品、建材等生產行業物料混合方面的系列難題,由此被廣大用戶所信賴此外,本廠可根據用戶要求制作無級調速,夾套加溫(或冷卻)旋轉噴液,抽真空(或加壓)粉碎混合體化等雙(三)螺旋混合機,以滿足行業生產需求

結構與特點：

該機結構特點如圖1，它主要由筒體、螺旋和傳動機構三大部分組成。

1、動力傳動部分：

規格0.2、0.5、1、2m“混合機工作是由頂端的電動機，帶動雙級雙出軸擺線針輪減速器輸出公、自轉兩種速度,經傳動分配箱齒輪傳動使螺旋軸作行星式運轉。

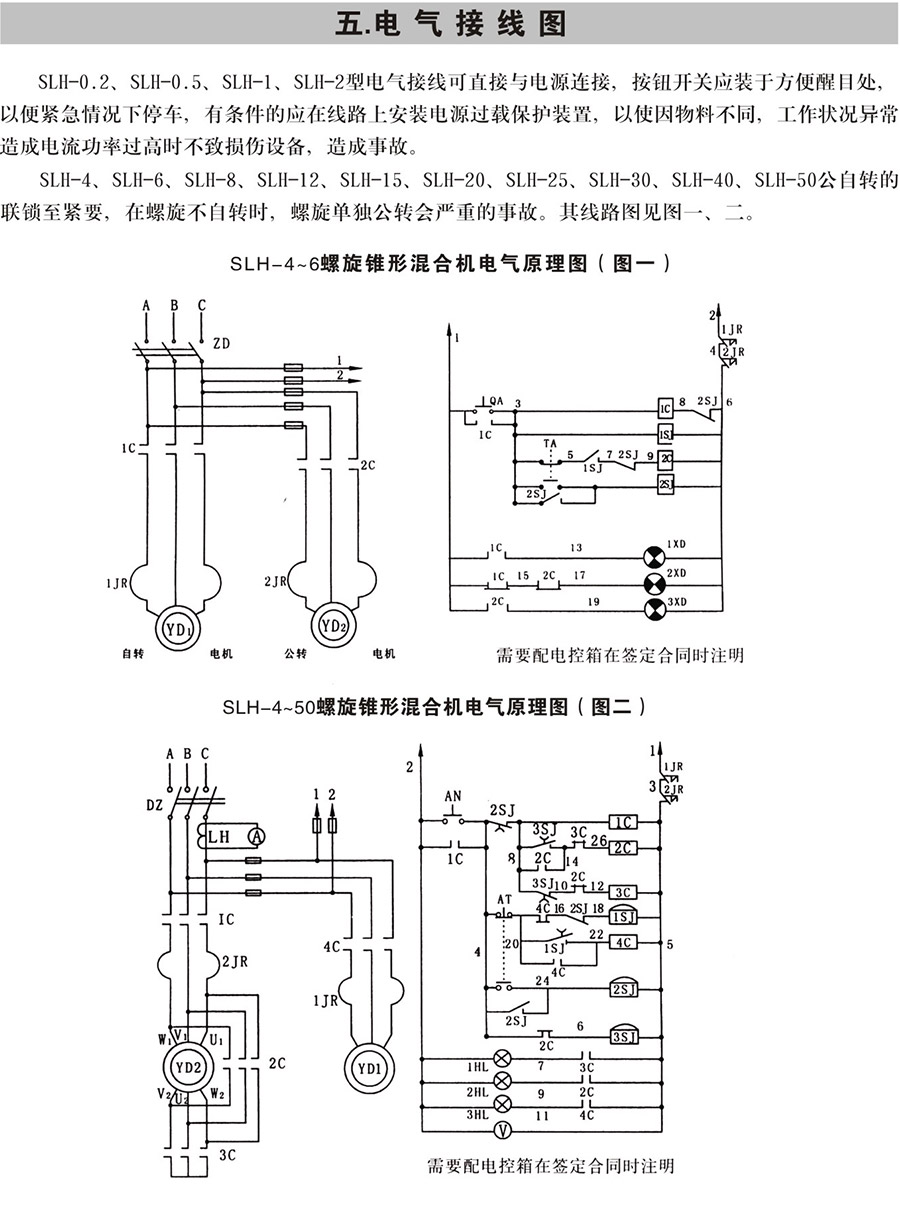

規格4-50m'混合機采用立、臥式兩臺擺線針輪減速機進行公、自轉分別驅動，電器聯鎖。經傳動分配箱帶動公轉和自轉，兩根螺旋軸自轉，并同時沿簡壁公轉作行星式的運動，從而達到快速均勻的混合效果，傳動件運動產生的作用力，傳遞到減速機底座上。

2、螺旋部分:

螺旋有對稱排列和非對稱排列兩種(根據用戶需要而定)。螺旋對稱排列時，受力對稱，主軸轉臂等徑向推力相互平衡旋軸安裝在銨座開口孔位上、上部聯軸采用快拆結構、拆卸時只要將聯軸器外圈向上脫位，再將螺旋桿旋一角度，即可直接拔出螺旋軸，進行機外清理或維修。

3、筒體部分:

該機為錐形筒體，上端有快開觀察進料孔和人孔，下端為出料口，出料有電動和手動。

4、粉塵密封:

本機傳動件采用多道多功能密封結構，有效地防止粉塵進入軸承和軸承潤滑脂滲出污染物料。

工作原理：
